常规随钻中，普通的井一般都是进行井斜方位的测量；针对地质参数的测量，需要LWD 仪器。通常是在MWD 测量的基础上，挂接测井的仪器短接。地质参数的测量可以提供 Gama 电阻率（深、中、浅）、电磁波等，根据甲方的不同需求，挂接不同的测量仪器。

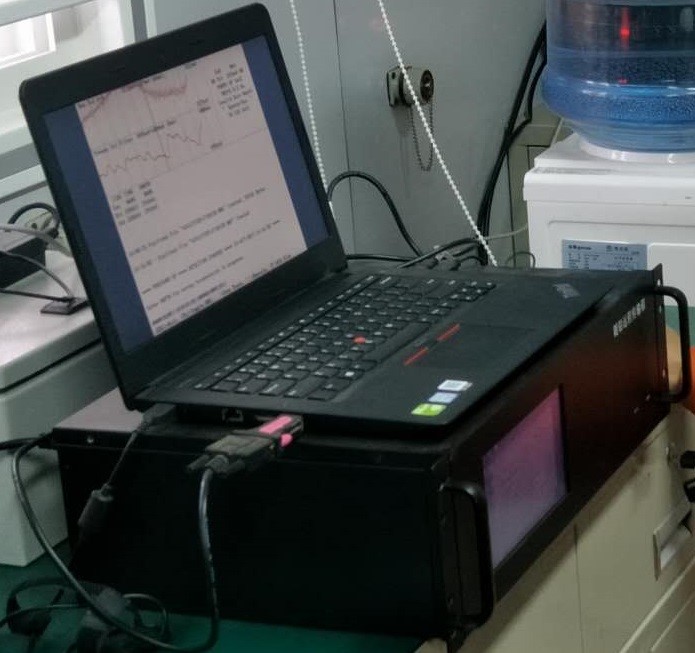

在定向服务施工时，配备专门的嵌入式采集传输设备，该设备具备串口、RJ45网口以及无线通讯模块，针对不同厂家、不同型号的定向仪器开发的通讯接口程序和采集程序、传输程序均固化在该设备中。施工作业时，根据不同型号的仪器选择不同的连接方式连接仪器解码接口箱和通讯接口箱，启动采集程序进行定向数据的采集，并通过井场覆盖的WIFI信号连接油田分公司内网，实时将定向数据传输到数据库中。在移动微波不能搭建链路的井场，也可以通过GPRS或者卫星方式进行数据传输。

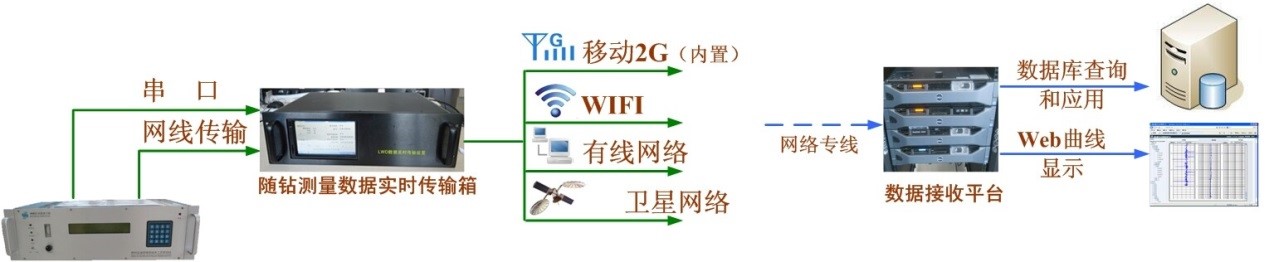

一、系统结构
二、基本功能
1、 通信方式
Ø WIFI连接
Ø 有线网络连接，rj45网线
Ø 卫星通信
2、 传输箱和随钻仪器的连接方式
Ø 串口线连接，使用串口线将仪器解码接口箱和通信接口箱连接起来
Ø 网线连接，使用网线将仪器解码接口箱和通信接口箱连接起来
3、硬件技术指标：
（1）
工作电压：100v-220v；
（2）
工作温度： -10度—65度；
（3）
存储：电子硬盘；
（4）
系统：嵌入式系统，断电自动重启，系统自动恢复；
（5）
工作环境：海拔高度：0—3500米，适合钻井野外环境如沙尘、潮湿等；
（6）
网络连接：WIFI、RJ45有线 、卫星通信、 GPRS；
（7）
传输选择：VPN专用网络、INTERNET；
（8）
同时具备多种信号输入：串口、485、网络RJ45；
4、软件基本功能：
（1）
同时兼容多家仪器输入信号：斯伦贝谢、哈里伯顿、贝克休斯、APS、GEOLINK、QDT、胜利博丰、恒泰、SDI美国科学钻井、中天启明、海蓝、赛维；
（2）
工作状态远程查询；
（3）
系统远程维护；
（4）
传输数据记录和存储功能；
（5）
网络状态监控、网络中断自动恢复断点续传；
（6）
数据补录功能，LWD仪器数据读取和补录；
（7）
井位一致唯一性。
